§10 ЕЛЕКТРИЧНЕ КОЛО. ЕЛЕМЕНТИ ЕЛЕКТРИЧНИХ КІЛ. СКЛАДАННЯ ЕЛЕКТРИЧНИХ КІЛ

Запитання та завдання для самоперевірки

1. Якими є умови існування електричного струму в електричному колі?

Наявність у провіднику вільних заряджених частинок і електричної напруги.

2. З яких елементів може складатись електричне коло?

Із джерела струму, провідників, замикальних(розмикальних) пристроїв, споживачів електроенергії. Можна під’єднувати реостат, резистори, амперметр і вольтметр.

3. Наведіть приклади застосування різноманітних джерел струму.

Батарейка, акумулятор, генератор, сонячні панелі.



Перевірте себе

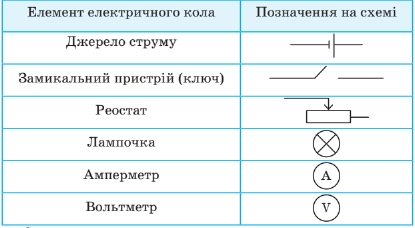

Увідповідніть елемент електричного кола з його позначенням на схемі.

Виконай удома

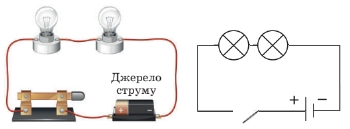

1. Накресліть електричну схему послідовного з'єд­нання двох ламп за малюнком.

2. Джерела струму використовуються у ліхтарику, мобільних телефонах, елек­тронних  годинниках.

Батарейки, акумулятори.





§11 ДІЇ ЕЛЕКТРИЧНОГО СТРУМУ

Поміркуйте

Про яку дію електричного струму мо­виться у прислів'ї «Блискавка блисне — й камінь тріс­не».

Про теплову дію (блискавка нагріває повітря до 30 000°С).

Які ще дії електричного струму можна спостерігати у природі?

Скат, вугор розрядом паралізує жертву.

«Вогні святого Ельма» – розряди, спричинені проходження струму через повітря, на високих спорудах під час грози.

Запитання та завдання для самоперевірки

1. Доведіть, що електричний струм чинить теплову дію; може чинити світлову дію.

Коли піднести руку до включеної лампи, вона нагріта, повітря біля неї тепліше.

Нитка розжарювання включеної лампи випромінює світло.

2. Що потрібно зробити, щоб намагнітити залізний цвях?

Електричні та магнітні явища пов’язані між собою. Треба пропустити через цвях електричний струм.

З. Наведіть приклади дії електричного струму на ор­ганізм людини. Як ця дія виявляється? Де її вико­ристовують?

Позитивна дія: прогрівання частин тіла, стимулювання діяльності органів, поліпшення обміну речовин. Використовують електромасаж, дефібрилятор при зупинці серця.

Негативна дія (ураження електричним струмом): опіки, судоми, ураження серцево-судинної системи (зупинка серця), негативний вплив на рідини організму, може спричинити смерть організму.

Перевірте себе

Яку дію стуму використовують у кожному з перелічених ви­падків?

а ) приготування їжі на електроплиті ——> 2) теплова

б) освітлення кімнати лампою розжарювання ——> 3) світлова

в ) позолочення виробів ——> 4 ) хімічна

г) нагрівання води у електричному чайнику ——> 2) теплова

д) піднімання деталей за допомогою електромагніта ——> 1 ) магнітна

є) зварювання деталей ——> 2) теплова

є) утворення газу внаслідок розкладання води в роз­чині кухонної солі під час пропускання електрично­го струму ——> 4 ) хімічна

Виконай удома

Навчальний проект «Жива електрика».

Тварини, які виробляють електрику: світлячки, скати, вугрі.

Розгляньте знаки.

• Застережний знак «Стій! Напруга» попереджує про знаходження у зоні електричної установки під напругою, яка становить смертельну небезпеку і загрожує ураженням електричним струмом. Треба негайно зупинитися і не входити в небезпечну зону.

• Попереджувальний знак «блискавка у жовтому трикутнику» встановлюється біля електрообладнання або в місцях, де існує ризик ураження струмом, щоб попередити про небезпеку.
